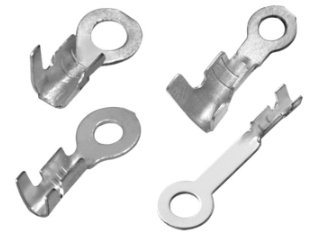

Comment vérifier l'état de sertissage sur les connecteurs à servir

La qualité de sertissage des connecteurs de sertissage est un facteur clé pour assurer les performances d'interconnexion finales. Nous pouvons juger si la condition de serrage est bonne selon les situations suivantes, notamment: si l'estampage du terminal est endommagé, l'estampage du terminal n'est pas plié, l'isolation dans la fenêtre du terminal mais le serrage du fil n'est pas isolé, le pinceau d'isolation ne perce pas le fil, la zone de connexion, la zone de connexion, la zone de connexion, la zone de connexion, est une zone de connexion, qu'il y ait un trou taillé et le microme est dans la fenêtre de tolérance.

Il est nécessaire de vérifier si les terminaux matériels d'estampage sont correctement serrés. Que vous vous fasciniez à la main ou à la machine, vous devez vérifier soigneusement chaque connexion. Le sertissage incorrect raccourcira considérablement la durée de vie des connecteurs de serrage et sera même un risque de sécurité.

Étant donné que chaque type de connecteur et de spécification a une tolérance d'épaisseur différente, la mesure d'épaisseur du serrage du fil peut être utilisée comme indicateur de référence. L'épaisseur incorrecte raccourcit non seulement la durée de vie, mais peut même rendre la connexion instable et s'effondrer rapidement, provoquant finalement des pertes.

Comment faire un bon sertissage

La question de savoir si l'état de sertissage est idéal peut affecter directement la durabilité de l'utilisation, en particulier dans des environnements sévères.

Tout d'abord, nous devons indiquer clairement que tous les connecteurs conviennent à une petite gamme de tailles de fil.

Les tailles inappropriées des fils sélectionnés et des connecteurs de sertissage conduiront à de mauvaises performances électriques et à une résistance mécanique insuffisante, ce qui entraînera éventuellement une durabilité réduite.

Une petite quantité d'usure ou de contamination sur le dépérissement peut également causer des problèmes de sertissage, mais comme il existe de nombreux types de sertissage, nous devons expliquer différentes méthodes selon différentes situations.

Technologie de traitement HY

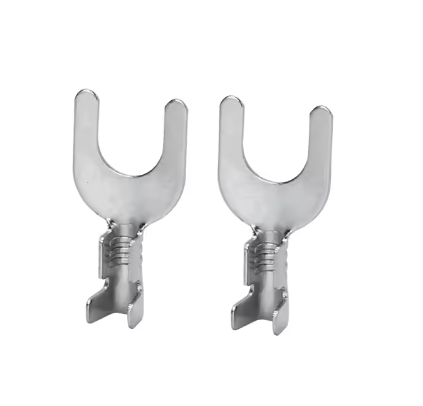

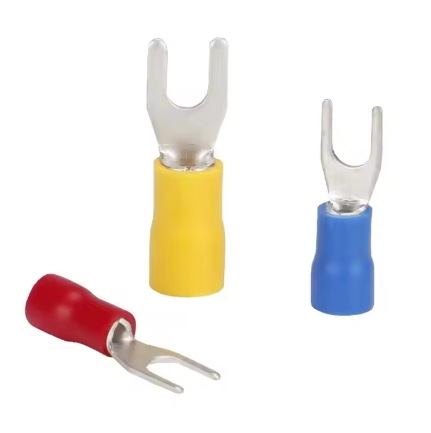

Exigences techniques pour le terminal électrique, le terminal de bêche, le ressort de la couronne, le bouchon de bananier et d'autres types:

1. Le matériau principal est principalement le laiton H62 sans exigences spécifiques, et le matériau du ressort du tambour de la couronne est principalement du cuivre de béryllium;

2. Standard d'électroplastie: Tous les matériaux ne peuvent pas être recouverts de placage en or, donc avant le placage en or, une couche de nickel sera plaqué comme ci-dessus pour assurer l'effet du placage en or. La norme de spécification conventionnelle du placage d'or à base de nickel est que l'épaisseur du placage de nickel est de 50 ~ 80U, l'épaisseur du placage d'or est ≥2u et la pureté de l'or utilisé dans le placage est ≥99,8%. Appliquer un agent de protection du film solide.

3. La surface du produit doit être fluide, sans oxydation pour assurer la praticité et sans bavures pour s'assurer que le produit ne se détachera pas en raison de l'intervalle de bavure non compressé.

4. Le matériel ne doit pas avoir de marques d'outils, de marques de serrage ou d'arêtes vives pour assurer la qualité du produit.

5. HY Exigences de qualité de haute précision, la tolérance non spécifiée est de ± 0,02.

Spécifications standard pour les exigences de sélection des matériaux d'estampage des terminaux:

1. Matériel: laiton, bronze phosphore, bronze, les matériaux personnalisés sont soutenus dans des circonstances particulières, l'épaisseur est généralement de 0,2, 0,25, 0,3, etc.;

2. L'ouverture de la fin des femmes ne peut pas être biaisée et la tête ronde de fin masculine ne peut pas être tordu pour assurer la qualité du produit;

3. L'arc de la bande de matériau de 1 m ne peut pas dépasser 5 mm;

4. La surface de tous les connecteurs de sertissage ne peut pas être écrasée, déformée ou oxydée;

5. Toutes les tolérances marquées sont les dimensions de contrôle clés;

Spécifications pour l'électroples:

1. Exigences d'apparence: pas d'oxydation, de jaunissement, de noircissement, de bleu, de violet, d'accrochage, de pieds hauts et bas, etc.

2. Exigences de performance électroplatées: base nickel complète 50U ”-80U”, placage d'or 1U ”, point de mesure à double face 3 mm;

3. Il doit être soumis à 260 degrés à haute température, et il n'y a pas de décoloration, de noircissement, de jaunissement, de cloques, de perte et d'autres phénomènes défavorables dans les 5 secondes;

4. Le test de performance du placage en étain est requis et le taux de couverture du placage en étain est supérieur à 95%;

5. Le test de performance du pulvérisation saline est nécessaire, la concentration en eau salée est de 5% et elle dure 24 heures dans un environnement avec une température de 35 ℃, sans oxydation et noircissement et autres phénomènes défavorables;

6. Il est nécessaire de faire un test de pelage: il n'y a pas de phénomène de pelage du revêtement sur la surface courbe;

7. L'électroplastie du produit doit être conforme aux exigences de protection de l'environnement verte ROHS.

8. Tous les points de mesure et une partie de la surface de mesure sont électroplités en fonction des exigences du point de mesure (la partie de point de mesure est généralement la partie clé du placage et de la conduction en étain)

Pourquoi choisir Hy

Matériaux de haute qualité: Nos bornes PCB sont faites de cuivre pur de haute puissance, garantissant une excellente conductivité et durabilité.

Dimensions précises: Avec une précision allant jusqu'à 0,08 mm, ces bornes électriques peuvent parfaitement s'adapter aux appareils électroniques tels que les automobiles, les machines et les appareils électroménagers.

Polyvalent: ce produit peut être utilisé dans une variété d'applications spécifiées par le client, y compris des boîtes de commande électrique, des ordinateurs et d'autres appareils électroniques.

Traitement de surface personnalisable: Les terminaux peuvent être nickel, plaqués au zinc, plaqués en étain, plaqués en or, plaqués en argent, etc. selon les exigences du client pour assurer la compatibilité avec différents appareils.

Conformité aux normes internationales: nos terminaux PCB sont certifiés ISO 9001: 2015, offrant aux clients une assurance de qualité et de fiabilité.
